1.產品描述

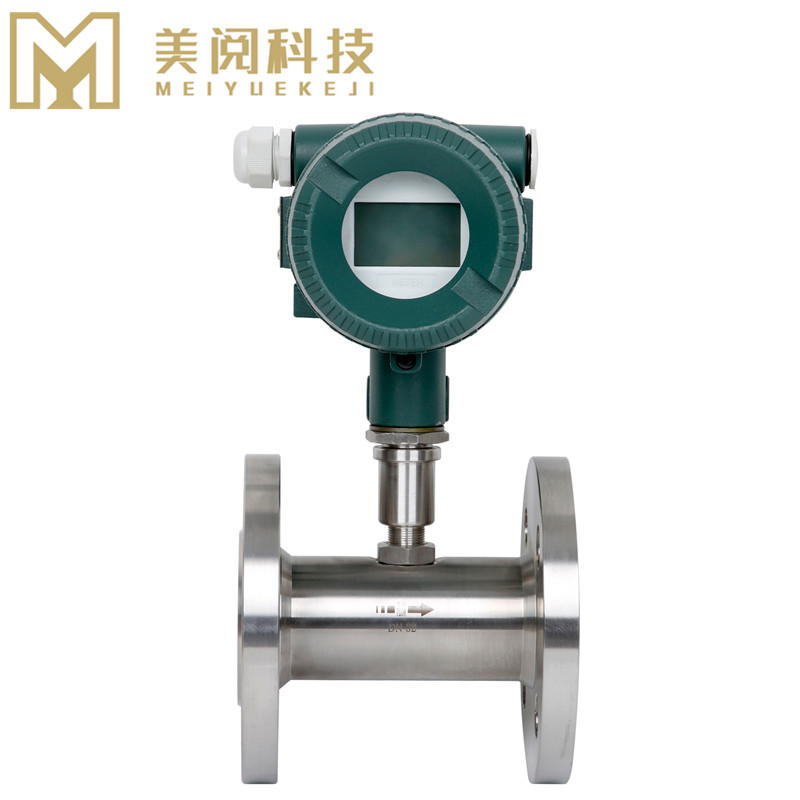

上海美閱渦輪流量計MY-LL-116-03系列-液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。液體渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。
上海美閱渦輪流量計MY-LL-116-03系列渦輪流量計是吸取了國外流量?jī)x表先進技術經過優化設計，具有結構簡單輕巧、精確度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計?？捎糜跍y(cè)量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al?O?、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6㎡/s的液體，對于運動粘度大于5×10-6㎡/s的液體，可對流量計進行實液標定后使用。與具有特殊功能的顯示儀表配套，還可以實現定量控制、超量報警等功能，廣泛用于石油、化工、冶金、制藥、科研等領域的計量、控制系統，是流量計量和節能的理想儀表 。
2.應用領域
?石油化工、鋼鐵冶金
?給水排水、水利灌溉
?水處理、污水處理站(環保污水控制、化工污水、電鍍污水)
?泥漿、礦漿、紙漿等流體
?蒸餾脫銷工程系統
?造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制
3.簡易安裝圖
測量范圍及工作壓力
| 公稱通徑（DN）mm | 流量范圍（m³/h） | 連接方式 | 公稱壓力（MPa） | ||
| 0.2級 | 0.5級 | 1.0級 | |||
| 4 | 0.04～0.25 | 螺紋連接 | 10 6.3 | ||
| 6 | 0.1～0.6 | 螺紋連接 | |||
| 10 | 0.2～1.2 | 螺紋連接 | |||
| 15 | 1.2～4 | 0.6～6 | 0.4～6 | 螺紋/法蘭連接 | 6.3 2.5 1.6 |
| 20 | 2～6 | 0.8～8 | 0.6～8 | 螺紋/法蘭連接 | |
| 25 | 3～10 | 1.2～12 | 1.2～12 | 螺紋/法蘭連接 | |
| 32 | 4～12 | 1.5～15 | 1～20 | 螺紋/法蘭連接 | |
| 40 | 8～25 | 3～30 | 3～30 | 螺紋/法蘭連接 | |
| 50 | 12～40 | 5～50 | 5～50 | 法蘭連接 | 2.5 1.6 |
| 65 | 15～60 | 7～70 | 5～70 | 法蘭連接 | |
| 80 | 20～100 | 16～100 | 12～120 | 法蘭連接 | |
| 100 | 50～160 | 25～160 | 20～200 | 法蘭連接 | |
| 125 | 50～200 | 30～250 | 25～280 | 法蘭連接 | |
| 150 | 100～300 | 50～300 | 40～400 | 法蘭連接 | |
| 200 | 200～600 | 100～600 | 80～800 | 法蘭連接 | |
| 250 | 300～1000 | 160～1000 | 120～1200 | 法蘭連接 | |
| 300 | 250～1600 | 200～2000 | 法蘭連接 | ||
當流體流經傳感器，推動管段內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即可達到對流體的體積流量或總量的測量目的。
在一定的流量范圍內，脈沖頻率f與流經傳感器的液體的體積流量Q成正比，流量運算方程式為：Q=f/K
式中： f—脈沖頻率
K—傳感器的儀表系數（1/L）由校驗給出
4.技術參數
| 型號說明： | MY-LL-116-03Y（一體式） MY-LL-116-03F（分體式）MY-LL-116-03D（電池供電） |
| 公稱直經： | DN4、DN6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 |
| 連接方式： | 法蘭連接（B1）；螺紋：外/內螺紋（B2）；卡箍連接（B3）； |
| 環境溫度： | -20℃～+60℃ |
| 量程比值： | 1:10；1:15；1:20 |
| 精度范圍： | ±0.2%（特殊定做C）、±0.5%（A）、±1％（B）； 精度和流量口徑選擇有關系 |
| 本體材質： | 304不銹鋼（F2）；316L不銹鋼（F3） |
| 壓力等級： | P1等級40公斤=4MPA；P2等級16公斤=1.6MPA；P3等級10公斤=1MPA；P4等級6公斤=0.6MPA |
| 工作溫度： | 常規：-20℃-100℃（W1），高溫范圍：-20℃-150℃ （W2） |
| 供電電源： | 24VDC供電(兩線制)-（E1）；電池供電 –（E2）。 |
| 信號輸出： | 脈沖信號（S1）；4～20mA電流輸出（S2）；4～20mA + RS485（S3）；4～20mA+ HART協議（S4） |
| 通訊功能： | RS485通訊；HART協議 |
| 大氣壓力： | 86KPa～106 KPa |
| 防護等級： | IP65（普通型代碼1）;IP68（特殊定做代碼2） |
| 相對濕度： | 5%～90% |
| 傳輸距離： | 1KM |
| 直管要求： | 直管段要求：氣體（上游直管段應≥10DN，下游直管段應≥5DN）、液體（上游直管段應≥20DN，下游直管段應≥5DN） |
| 顯示方式： | 遠傳顯示、現場顯示 |
5.訂購指南
| 型號 | 通徑 | 連接方式 | 精度 | 本體材質 | 壓力 | 溫度 | 供電 | 信號 | 防護等級 |
| MY-LL-116-03Y | DN50 | 法蘭連接 | 0.5% | 304 | 16公斤 | 0-100° | 24VDC | 4-20MA | IP65 |
| 訂貨舉例： | MY-LL-116-03Y-DN50-B1-A-F2-P2-W1-E1-S2-1 | ||||||||
